Sony VGC-M51B/W(PVC-D11N)分解

5
6842

知人のPCが起動しなくなったとのことで、修理をたのまれました。

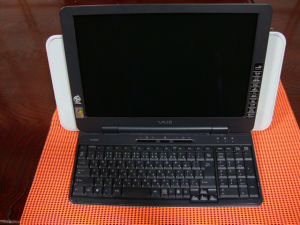

PCはSonyのVGC-M51B/W(PVC-D11N)というボディに液晶とキーボードがくっついたやつです。

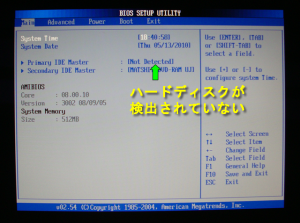

biosは立ち上がるようなので確認してみると、ハードディスクを認識していないので、どうもハードディスクが怪しそうです。

で、確認の為に、ハードディスクを交換確認してみることにしました。

いよいよ分解作業を行うのですが、その作業が、結構ややこしかったので、その過程を記録しておくことにしました。

作業に先立ち

静電気によるパーツの破損を防ぐため、
金属部品などは、指先などの油脂がついたりすると、除去できなくなってあとで錆の原因なりますので、手袋(ちょっと値が張りますが、静電気防止効果のある帯電防止手袋導電性手袋なんかを利用するとなお良い)をしたほうが良いです。
あとは、やはり静電気対策として、導電マットなんかがあるといいですね。

また、埃の除去用にエアダスターなんかがあると良いでしょう。

さていよいよ分解作業に入ります。

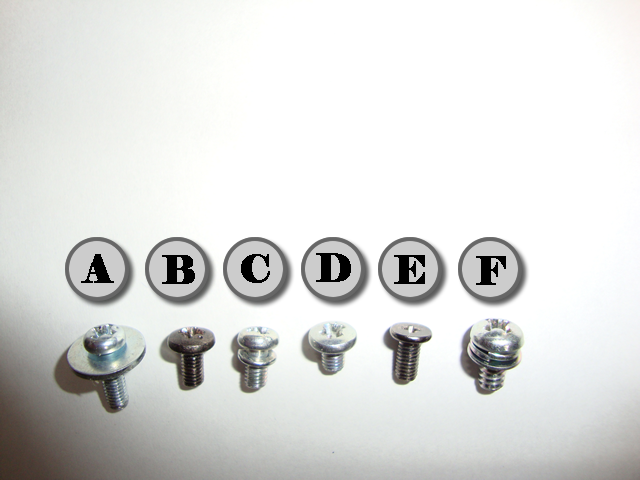

その前に使用されているネジの説明です。

ネジA 2本
ネジB 4本
ネジC 10本
ネジD 12本
ネジE 1本 (先細のプラスドライバーが必要です)
ネジF 4本

電源カバー(皿ネジ2本)とCPUファン取り付けネジ(4本)、ビデオキャプチャー・ファン取り付けネジ(2本)は掃除後、すくに復元するため、リストには含んでいません。

まずは、カバーの取り外しを行います。

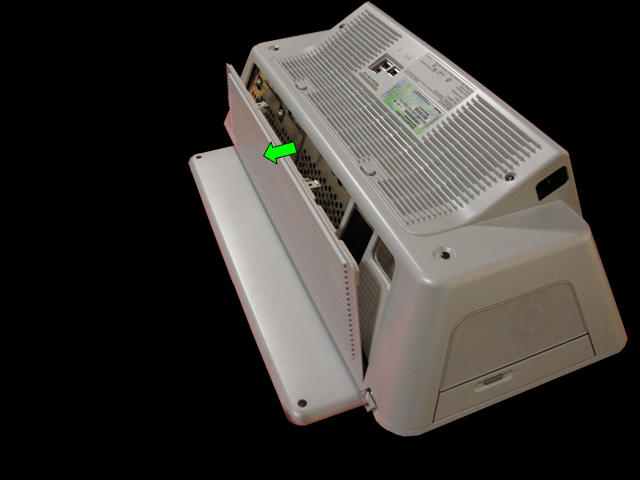

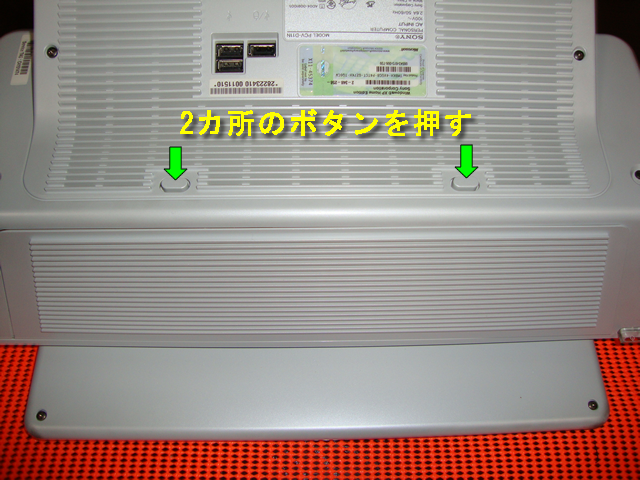

本体後面にあるリリースボタンを押し、カバーを上に引き上げて、取り外します。

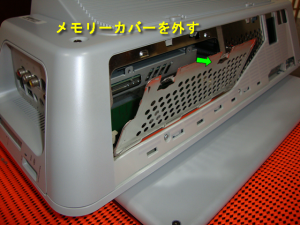

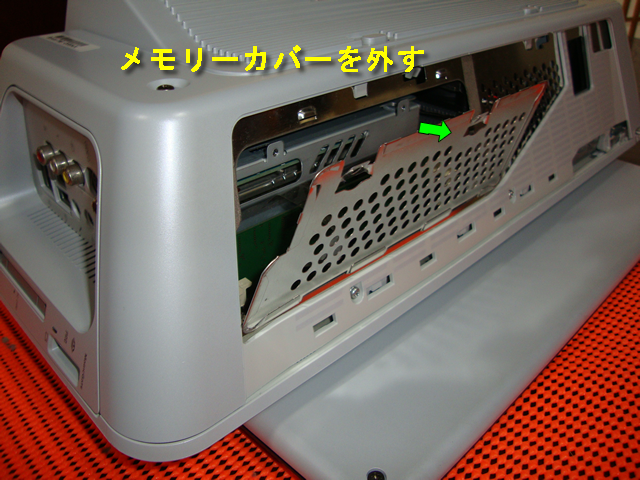

カバー外しの邪魔になりそうなので、メモリー交換時のカバーも外しちゃいます。

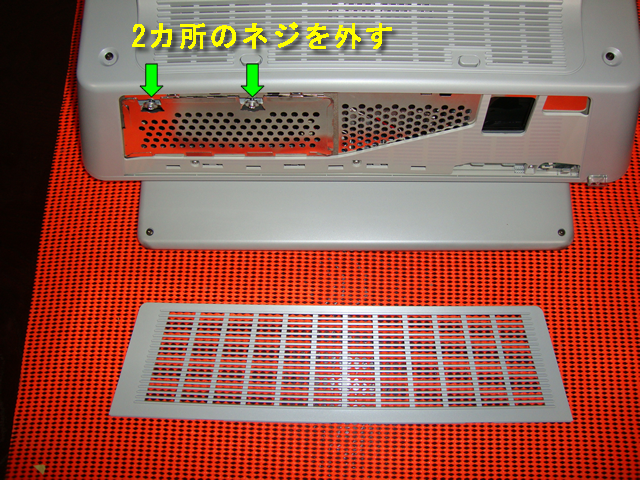

メモリーカバーを止めているネジAを2カ所とりはずします。

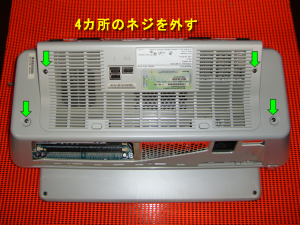

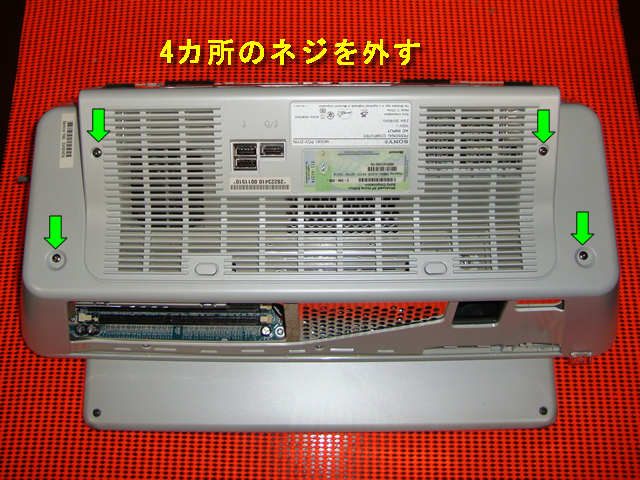

本体後部のカバー固定ネジB(黒っぽいやつ)を4本外します。

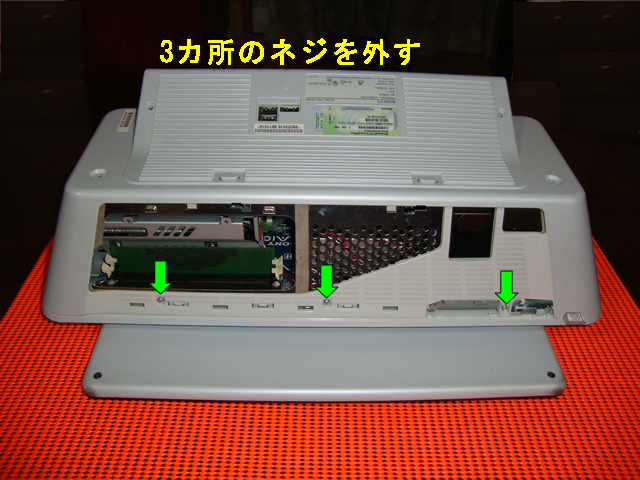

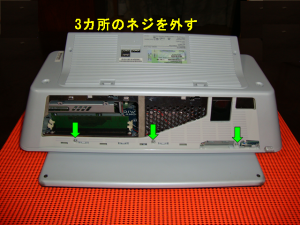

本体上部のカバー固定ネジCを3本外します。

これでカバーを固定してあるネジはすべて外したことになるのですが、カバーが、何カ所かフック掛けしてある部分があり、取り外しに一苦労しました。 いろいろ試して見ましたが、個人的には以下の方法がが一番簡単そうです。

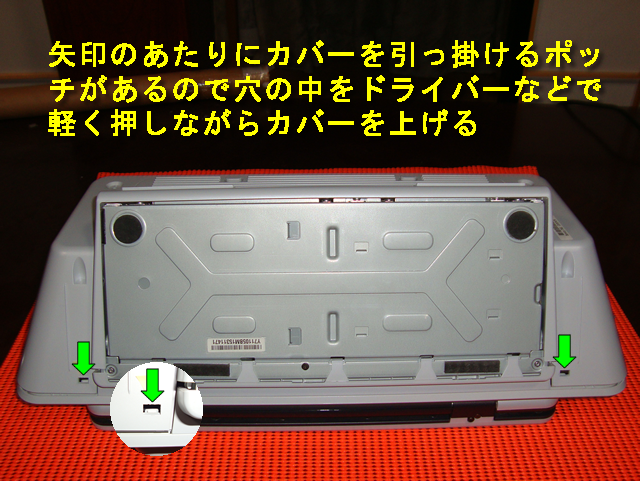

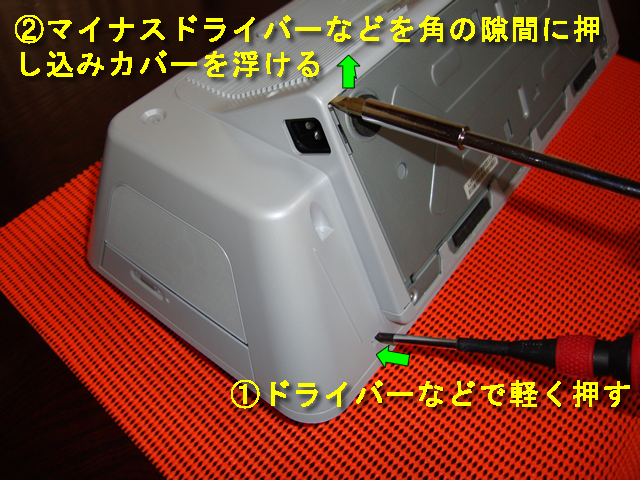

底面の左右にあるカバー止めフックの部分からカバーを外し少し浮けます。

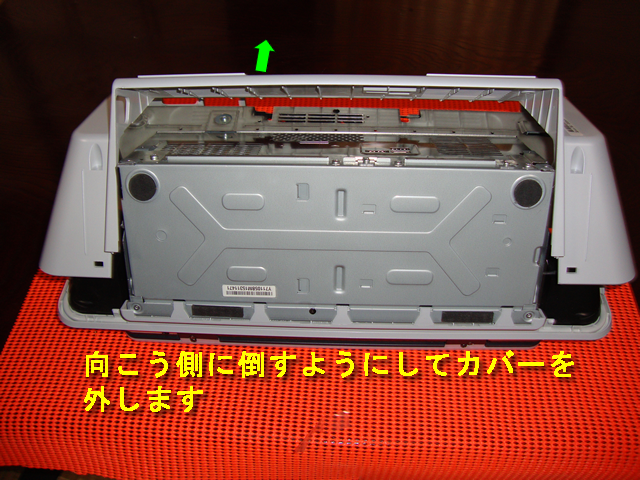

両方のフックが外れたらカバーを外します。

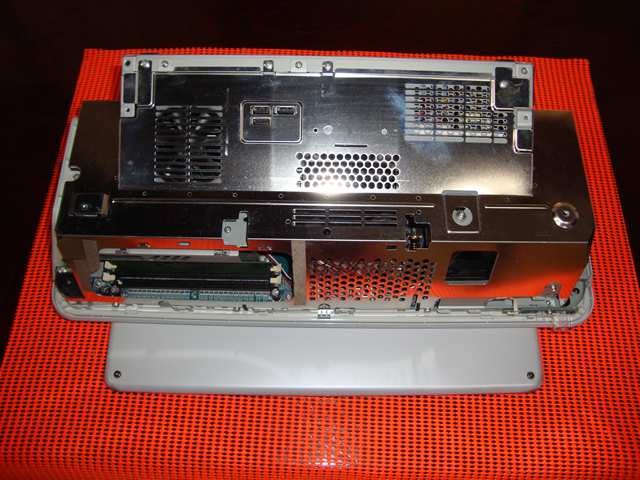

やっとカバーが外れました。 なっ、なんと、ご丁寧にシールドカバーが全面を覆っています・・・

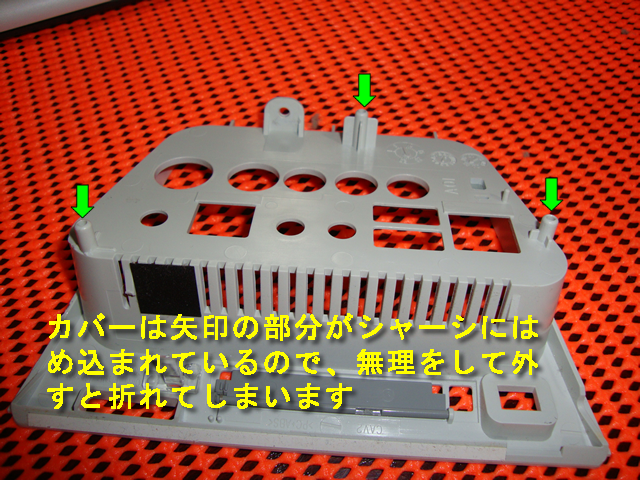

シールドカバーを外すにはまず、各種コネクター端子をカバーしているカバーを外す必要があります。

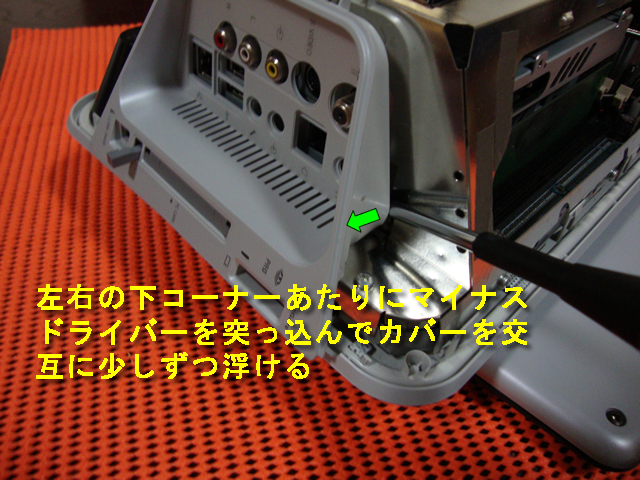

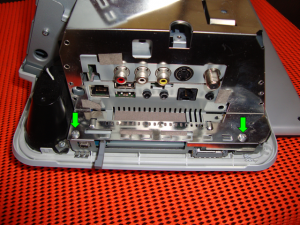

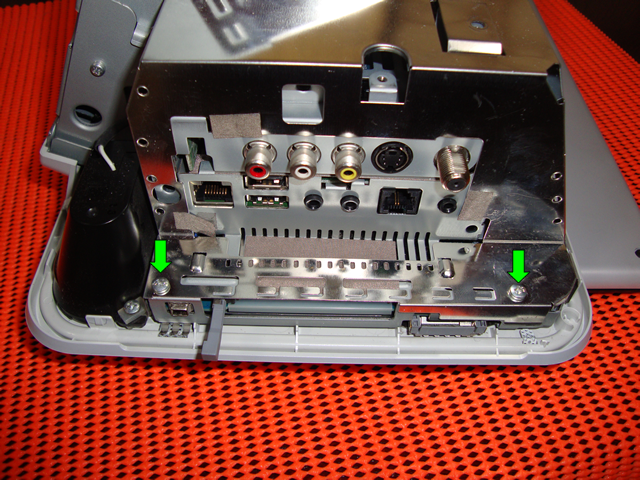

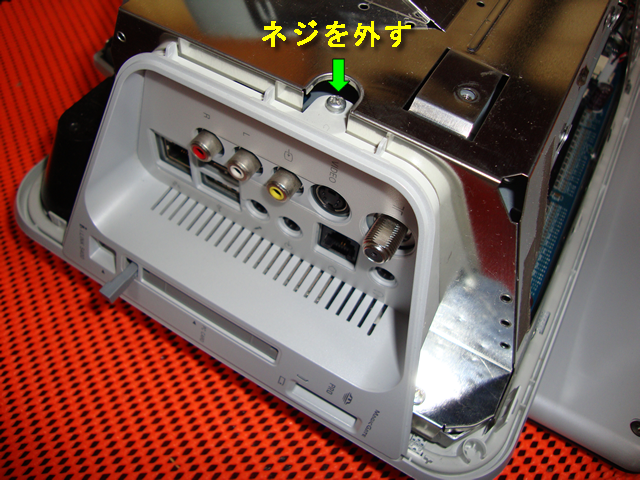

まず、カバーを止めているネジC、1本を外したのち、マイナスドライバー等で、左右交互に前面へ押し出します。

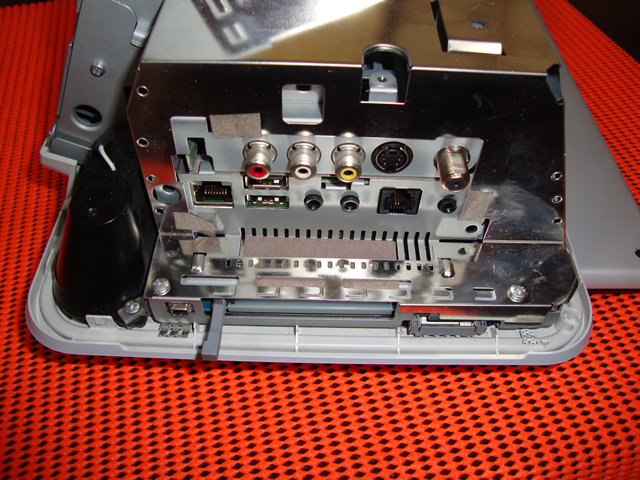

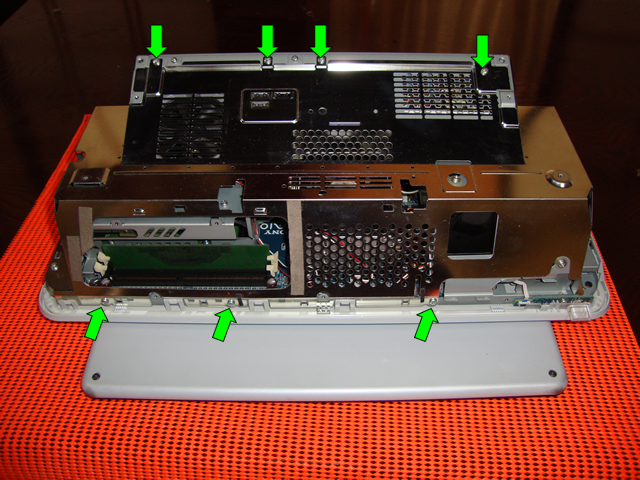

シールドカバーを固定しているネジD、12本を外します。

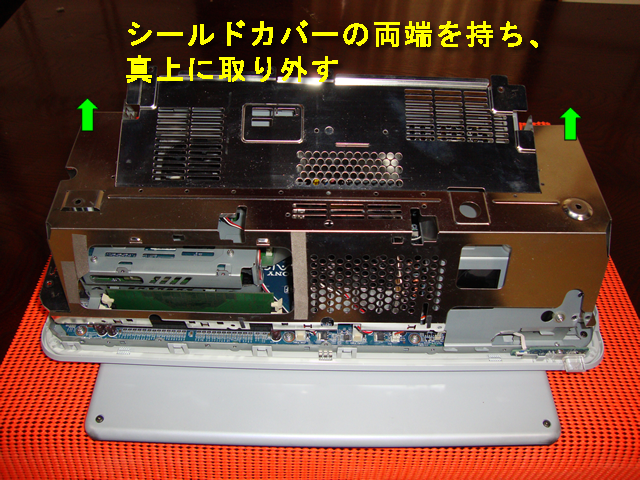

ネジを外したら、両端を持ち真上に引き上げます

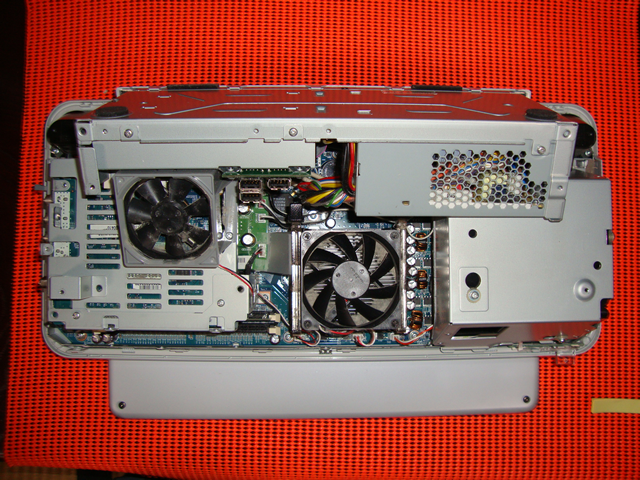

やっと内部が姿を現しました。

ファンの周りやあちこちに埃がたまってます。

このままだと、冷却効果が薄れたり、梅雨場に埃が湿気ってショートの原因になったりしますし、作業の際、汚れるので、軽く掃除をしておきます。

まずは、掃除用の圧縮エアスプレー缶などを利用し、あちこちの埃を軽く吹き飛ばしておきます。

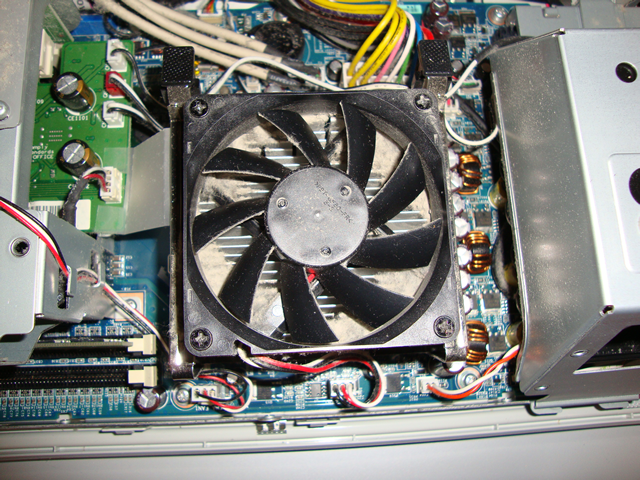

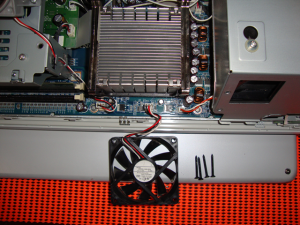

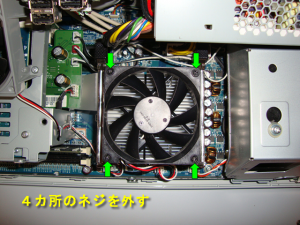

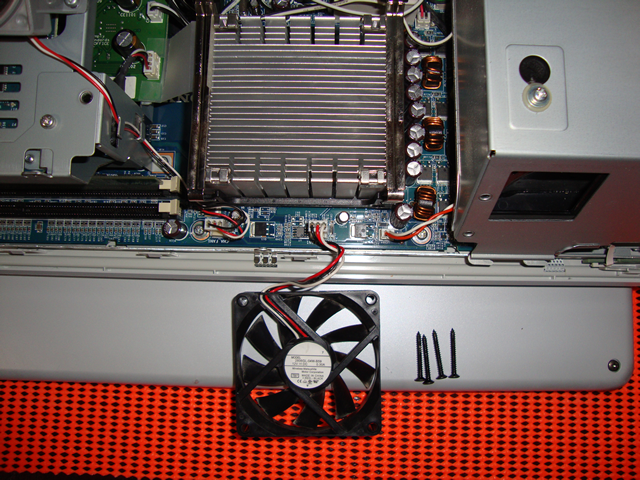

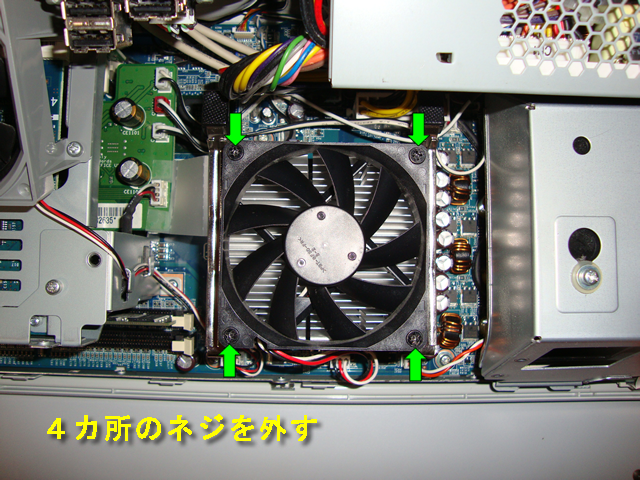

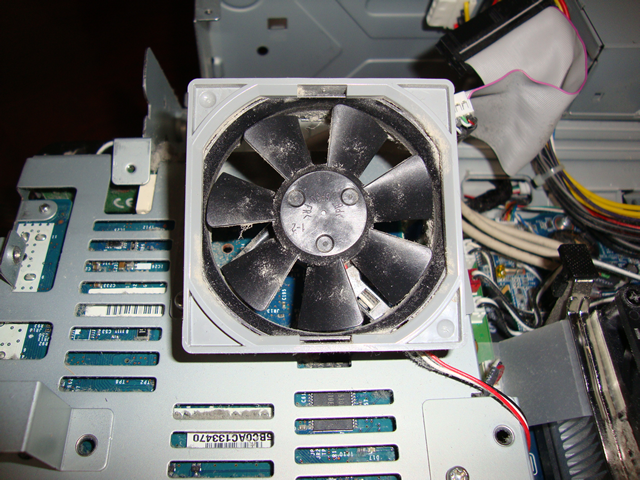

次にCPUファンを取り外して、ファンと、CPUヒートシンクに詰まった埃を取り除きます。

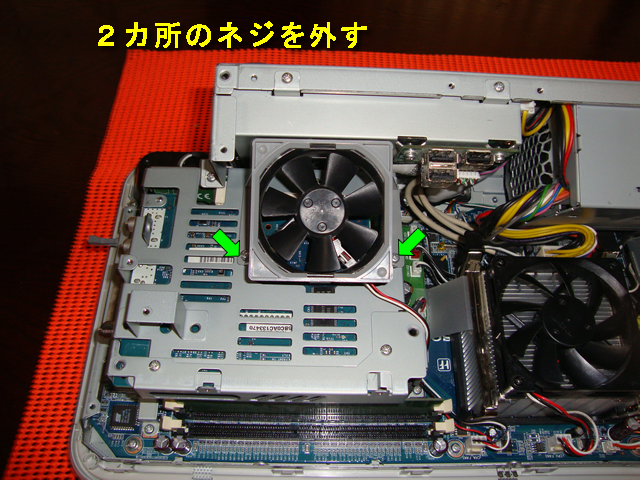

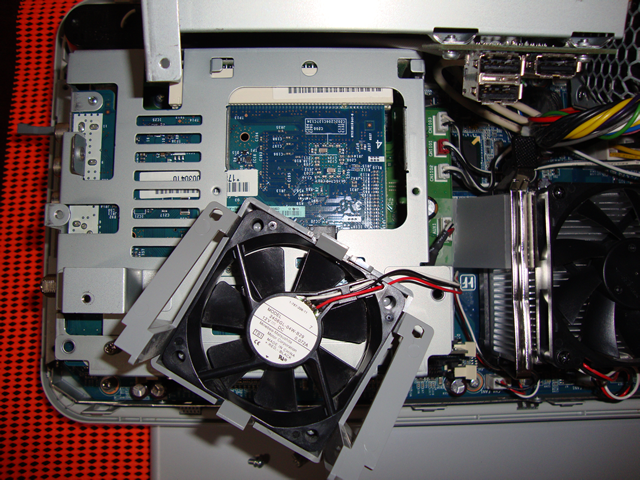

ビデオキャプチャファンを取り外して、ファンと、キャプチャーボードの埃を取り除きます。(キャプチャーボードは静電気破損を防ぐため、圧縮エアでの除去にとどめます。)

ファンやヒートシンクの掃除が終わったら、ファンを元通り取り付けておきます。

さて、いよいよハードディスクの取り出しです。

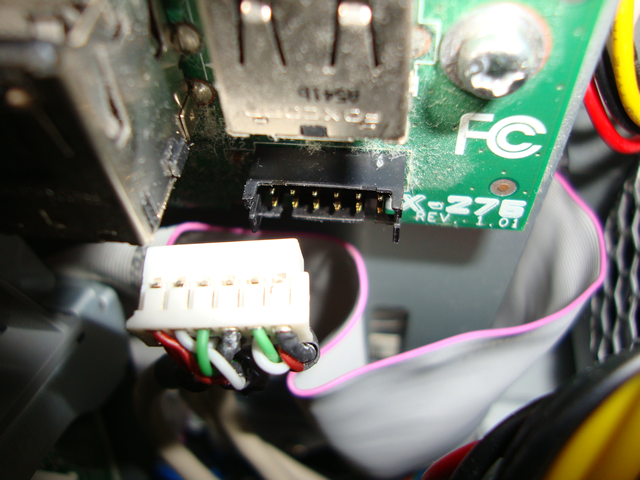

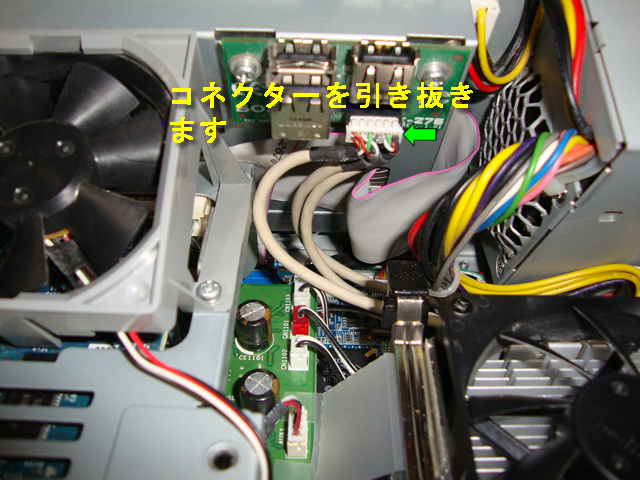

最初にUSBコネクター基盤に接続されているコネクターを外します。

ハードディスクと電源が収納されているシャーシを外します。

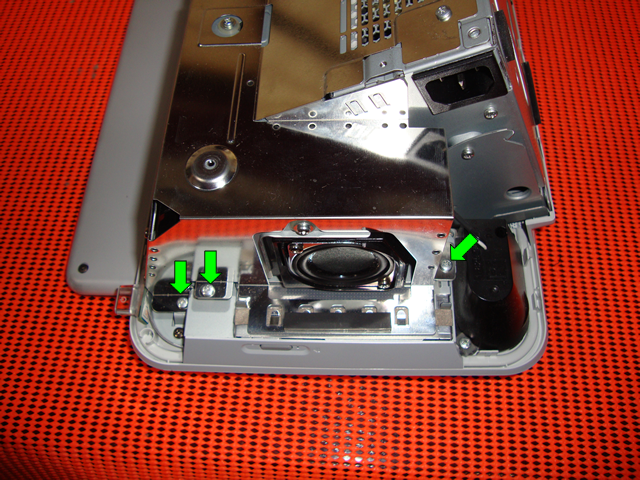

左右のネジC、3本を取り外します。

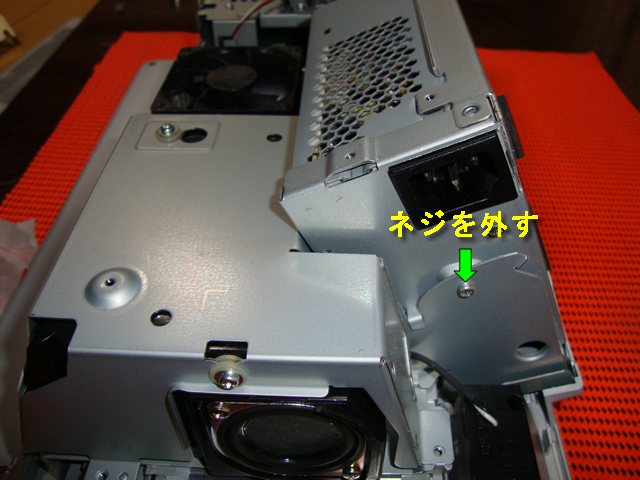

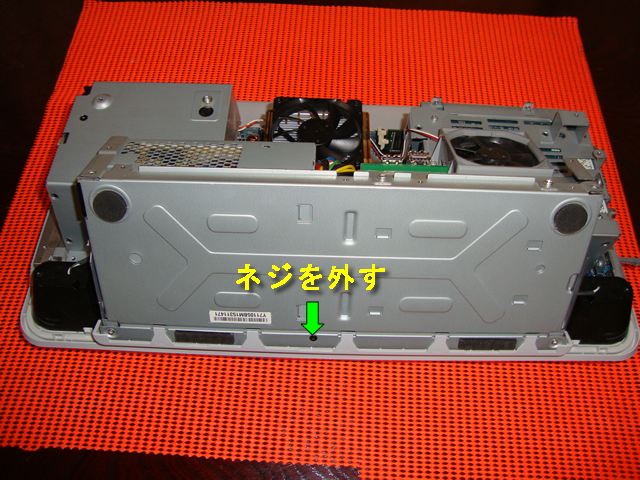

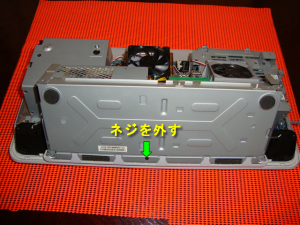

底面のネジE、1本を先細のプラスドライバーで取り外します。

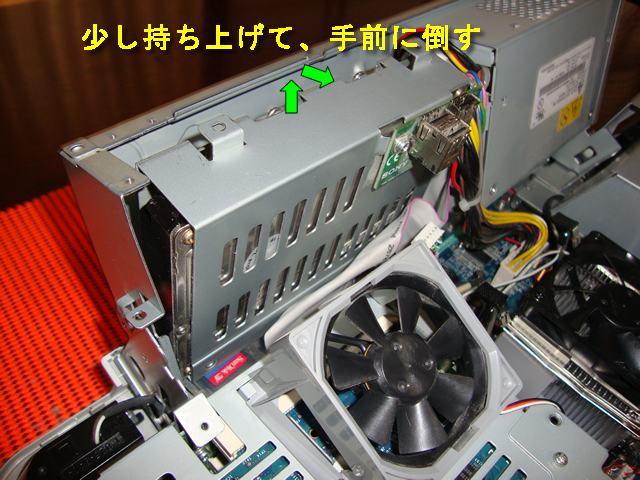

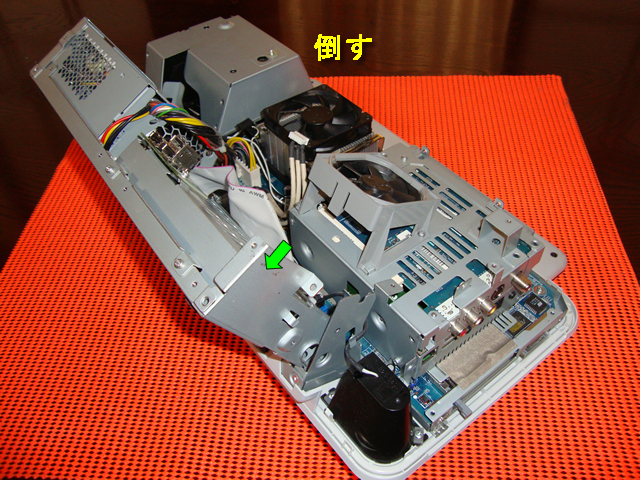

シャーシを持ち上げて手前に倒します。

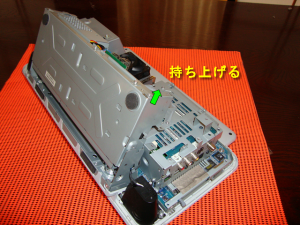

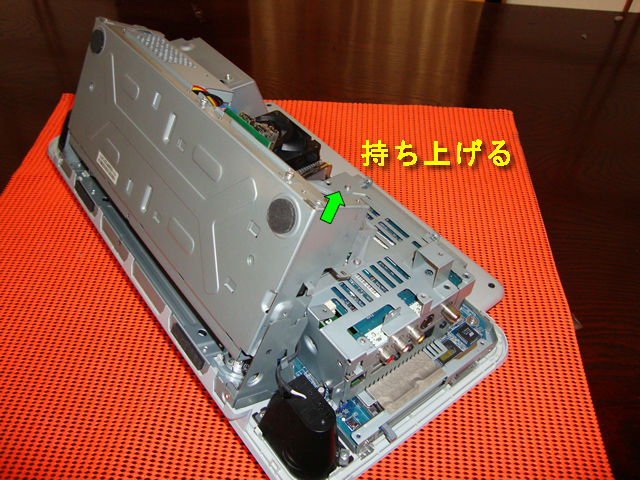

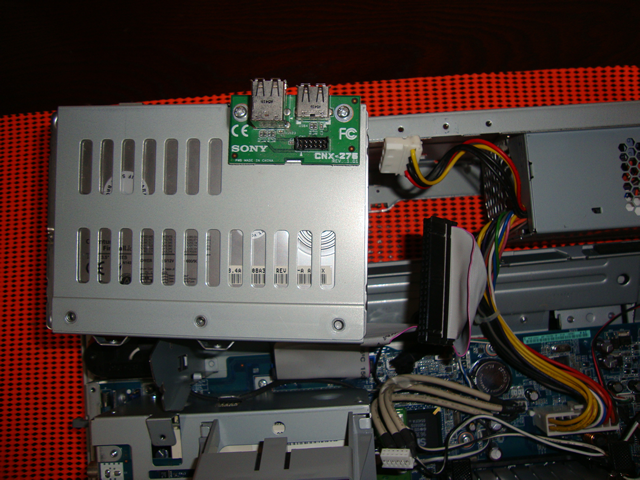

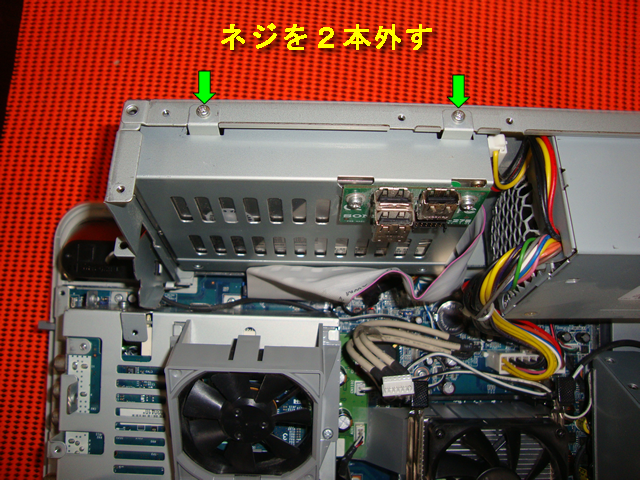

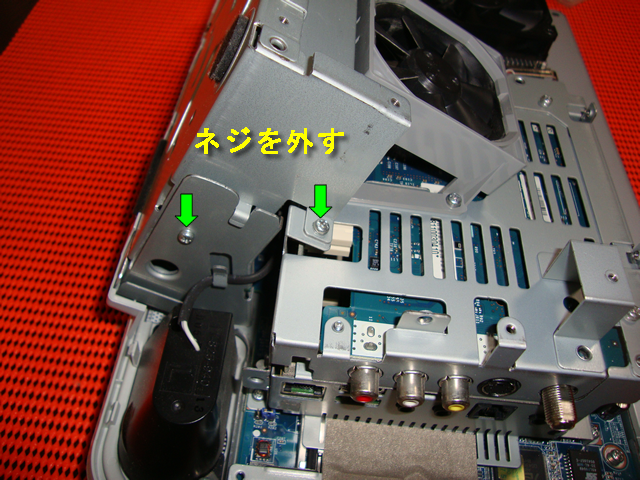

ネジC、2本を取り外し、ハードディスク取り付けシャーシを持ち上げるようにして、手前に倒すと、ハードディスク・シャーシを取り外すことができます。

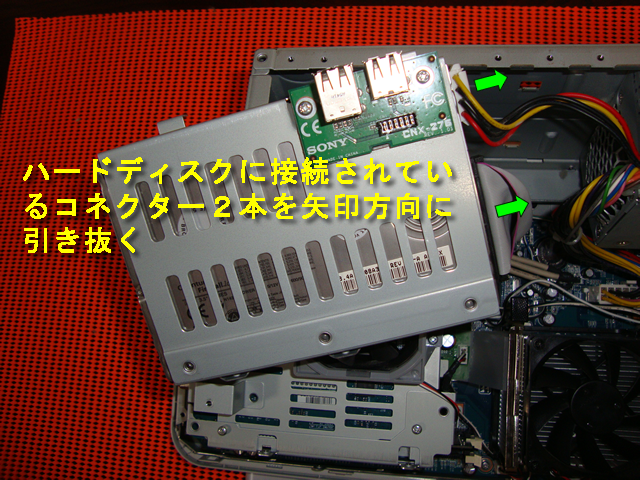

ハードディスクに接続されている電源コネクターとIDEコネクターを取り外します。

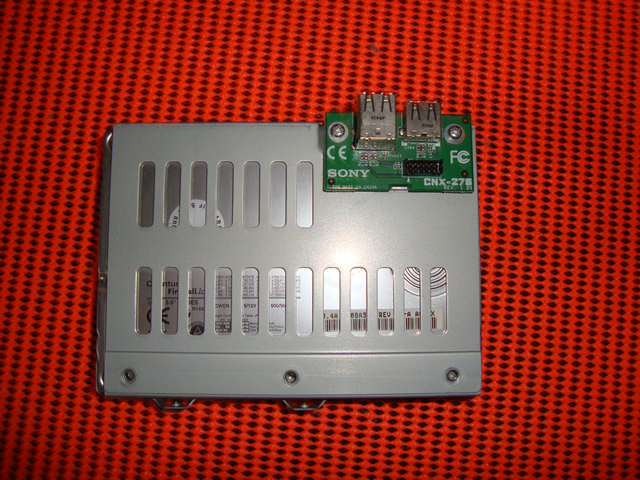

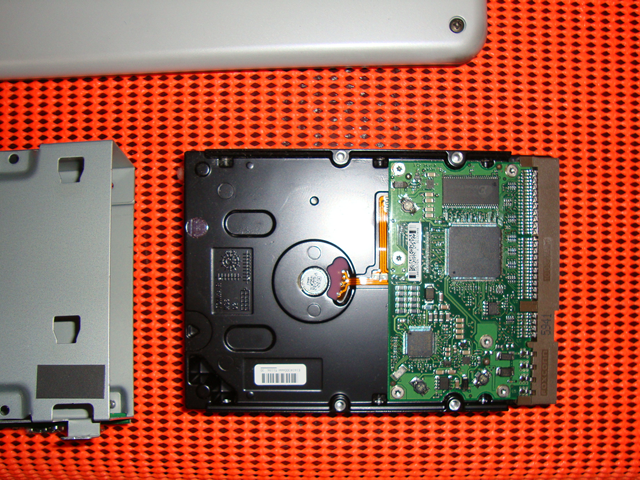

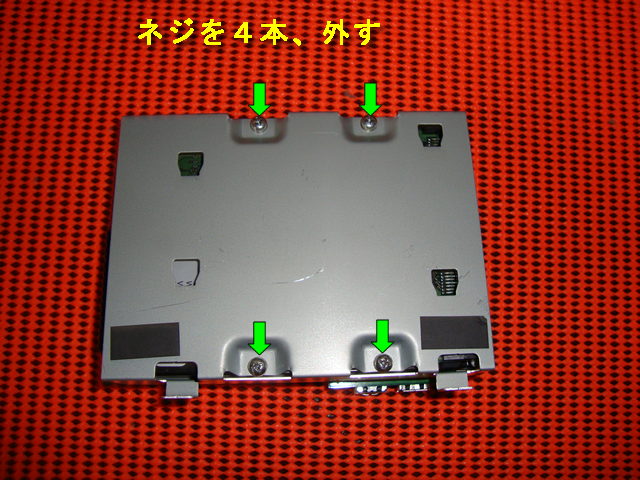

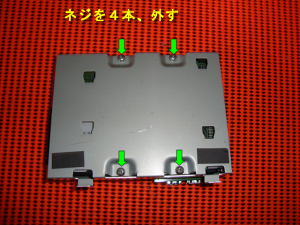

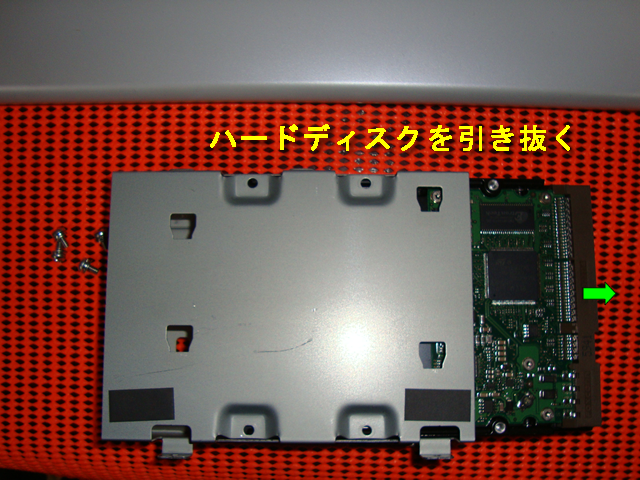

ハードディスク・シャーシを取り外したら、裏側のネジF、4本を外して、ハードディスクを引き抜きます。

後は、新しいハードディスクに取り替えて、これまでの手順をたどり元に戻せばいいのだけれど、ついでに電源ユニットも掃除しておくことにしました。

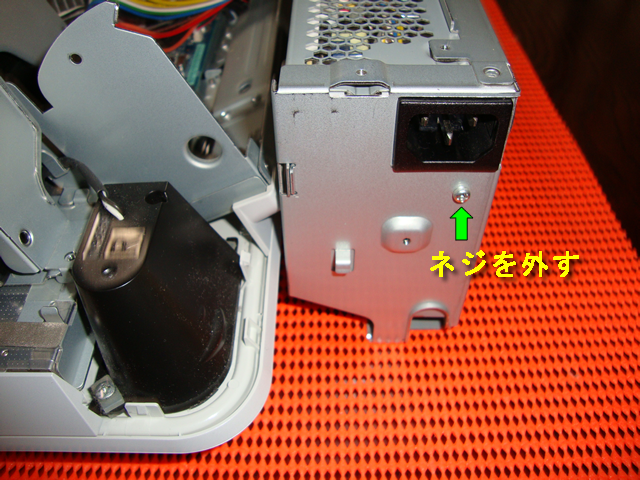

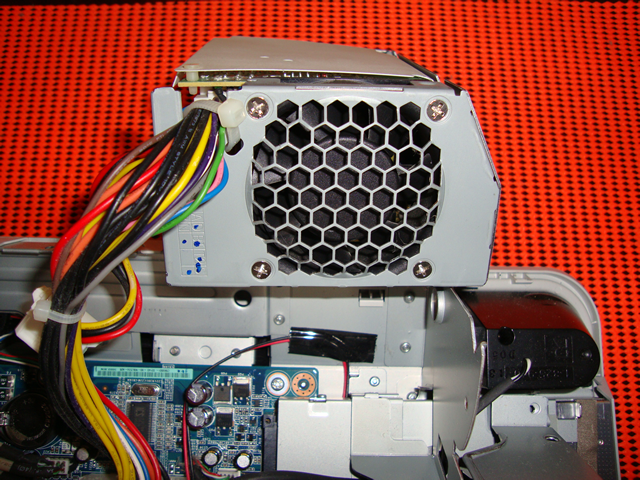

電源の取り外しはネジC、を1本取り外すことで、ユニットを取り出せます。

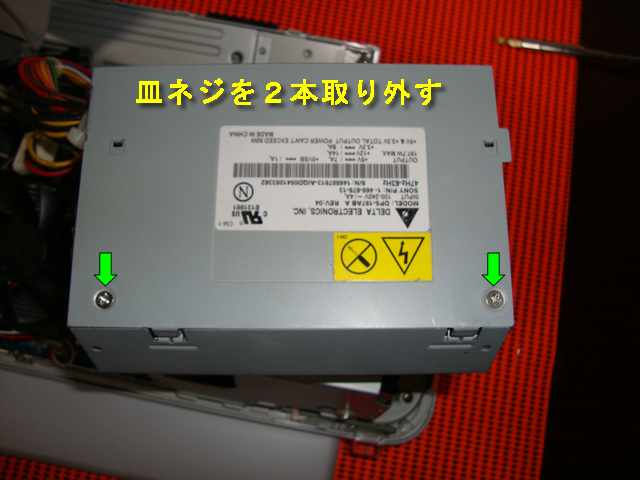

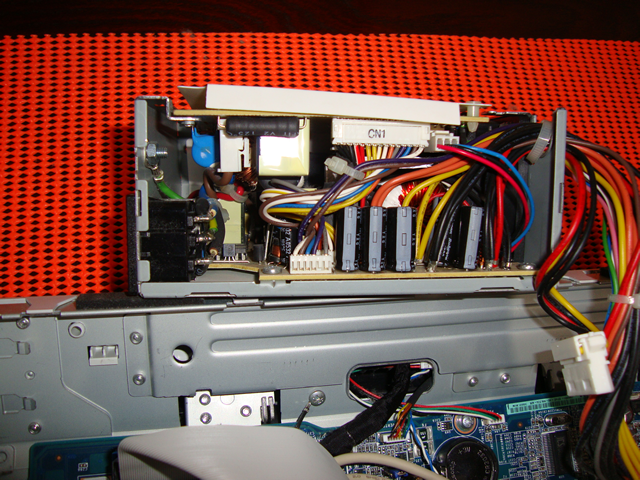

皿ネジを2本外して電源ユニットのカバーを外した後、圧縮エアで電源内部と、電源ファン周りの埃を除去する。

電源ユニットは掃除が終わったら、カバーを皿ネジ2本で固定しておきましょう。

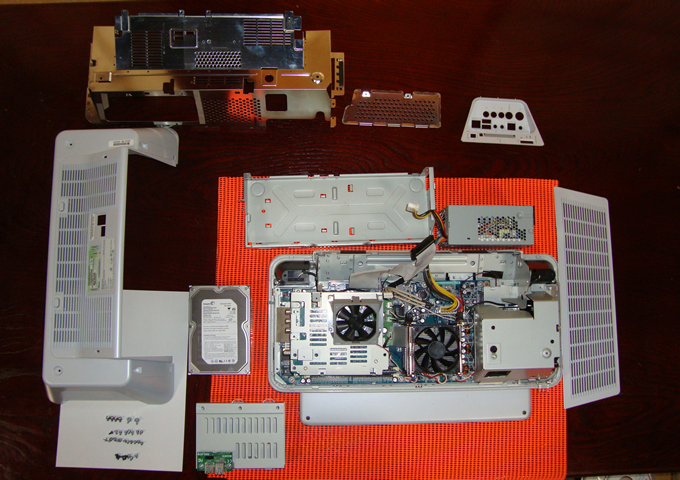

ここまでで取り外したパーツは以下の通りです。
